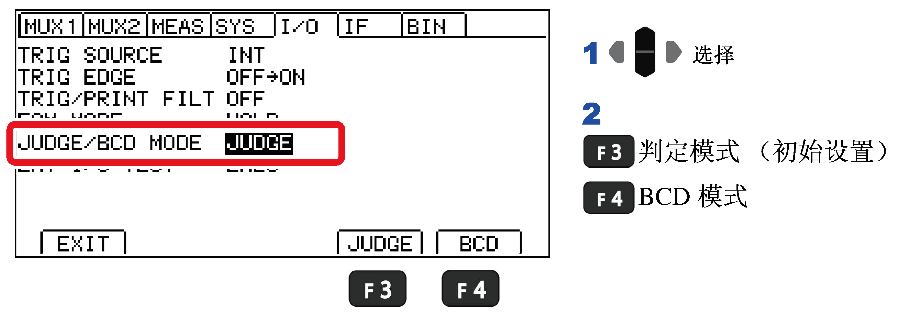

電阻計 RM3545?RM3544-01可以在判斷模式和BCD模式之間切換使用。

不輸出判斷信號時，請試著在I/O設置中將“JUDGE/BCD”變更為“JUDGE（判斷模式）”

端子編號

JUDGE（判斷模式）：11號針＝HI、12號針＝LO、30號針＝IN

BCD模式：11號針＝HILO、30號針＝IN

（12號針被歸為BCD模式相關信號）

※RM3545、RM3544-01通用。RM3544沒有外部 I/O和接口。

※初始設置為“JUDGE”，但也有可能變為其他設置。

其他確認的地方

?觸發了嗎？

?有沒有出錯？

　未顯示測量值時，不進行判斷也不進行輸出。

?NPN/PNP如何設置的？

適用機型：RM3545、RM3544-01
