以圖1所示的阻抗數據為前提。所有阻抗數據都能夠通過奈奎斯特曲線來確認。奈奎斯特曲線可用Multi-plot來輕松顯示。

（圖1.可分析的抗數據）

·包含多個緩解過程（顯示奈奎斯特曲線時，可觀測到多個圓弧）

·測量頻率為2kHz以上的數據為緩和過程（顯示奈奎斯特曲線時，2kHz頻率自身的特性也能構成圓弧的一部分。）

·電極單元的電極pin的界面為電氣雙層電容器顯示奈奎斯特曲線時，低頻部分將會顯示直線。）

顯示如圖2、圖3中所示的數據時，可能發生了分析故障。

（圖2.不可分析的抗數據1）

（圖3.不可分析的抗數據2）

漿料分析原理的FAQ一覽請點擊這里

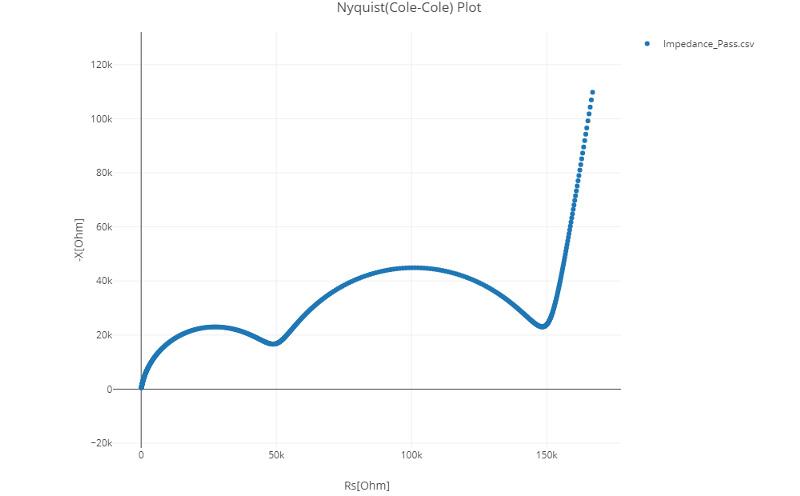

                                                                    圖1.可分析的抗數據

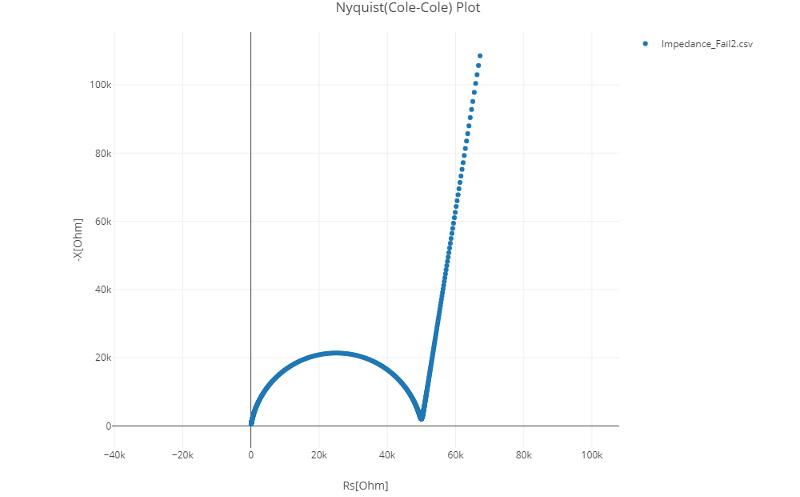

                    圖2.不可分析的抗數據1  電極單元的電極pin的界面不僅僅只是電氣二層電容

                                          （顯示奈奎斯特曲線時，低頻部分不顯示直線）

          圖3.不可分析阻抗數據2  單一的緩和過程（顯示奈奎斯特曲線時，能夠觀測到單一的圓弧）
