03.接地電阻計的使用方法測量原理和標準電阻值

什么是接地電阻計？

接地電極和大地之間的電阻被稱為接地電阻。正確的說法是接地導體的電阻、接地導體和大地接觸電阻、大地的電阻的總和。
接地電阻和通常的電阻計不同，有以下特殊性。

?極化效應
大地含有電解質類的物質而存在極化效應，流過直流電流時產生和該電流相反方向的電動勢，無法準確進行測量。因此，為了測量接地電阻，一般使用數十Hz～1kHz的矩形波和正弦波。

?特殊形態
接地電阻是接地電極和大地之間的電阻，無法從大地中采集出來后再測量。
由于大地的電阻率較大，因此為了測量的電流流過電極附近的話會產生電壓下降。這樣，為了準確測量接地電極的電阻值，需要距離各電極（E電極、S（P）電極、H（C）電極）10m。

?干擾因素的存在
為了測量接地電阻，存在地電壓或輔助接地電極的影響等的干擾因素。從連接接地電極的設備中的漏電流產生的地電壓和電阻計檢測出的信號充電，而影響到測量值。而且，輔助接地電極的接地電阻較大，則測試電流變小，也會較容易受到地電壓等的干擾。

本儀器（FT6031-03）采用的是較難受到外界干擾影響的方式，即便在惡劣條件下也能準確測量。

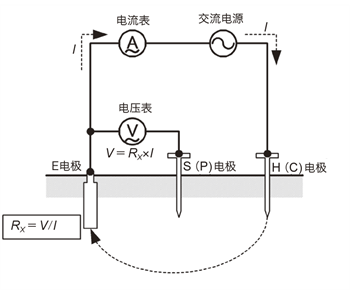

接地電阻計的測量原理

在H（C）電極-E電極之間外加交流電源的電壓后，用電流表測量這時流過的交流電流I。另外，通過流過電流I用交流電壓表測量產生的S（P）電極-E電極之間的電壓V。
從所測的電流I和電壓V中求得E電極的接地電阻RX。無法正確測量H（C）電極-E電極間、以及H（C）電極-S（P）電極間的電壓。

接地工程的種類和接地標準電阻值

電氣設備技術標準中規定的接地工程的種類和接地電阻值如下：
接地工程的種類接地電阻值
A種（舊第1種）： 10Ω以下
B種（舊第2種）：計算值*1
C種（舊特別第3種）： 10Ω以下*2
D種（舊第3種）： 100Ω以下*2

*1等于用變壓器的高壓端或特別高壓端的電路的一線接地電流的安培數除以150（由于變壓器的高壓端的電路或使用電壓35000V以下的特別高壓端的電路和低電壓的電路不相容，若低壓電路的對地電壓超過150V，設置1秒以上2秒以下時自動斷開高壓電路或使用電壓35000V以下的特別高壓電路的裝置時為300,1秒以下時自動斷開高壓電路或使用電壓35000V以下的特別高壓電路的設置時為600）得到的歐姆數

*2低壓電路中該電路產生接地的話，0.5秒以下自動設置斷開電路的裝置時為500Ω
