電能質量分析儀PQ3198有“TIME PLOT”和“EVENT”兩種記錄模式，它們分別同時開始記錄。

【TIME PLOT畫面】在PQ3100上為TREND畫面

可以在時間序列圖中看到測量值的變動。這對于想要長時間連續記錄電壓(有效值)和電流(有效值)的變動時很有效。記錄間隔之間的最大值、最小值、平均值。

※TIME PLOT沒有每個項目的ON/OFF設置。

【EVENT畫面】

記錄由事件設置引起的事件發生時刻、電壓波形和電流波形。這對于想要監視瞬變、電壓下降( DIP )、瞬時停電等電源異常的發生時很有效。就像是存儲記錄儀的觸發功能。

※事件設置中，每個事件都有ON/OFF設置定，如果關閉所有事件，則只有開始時和停止時，而沒有每個記錄間隔的事件數據。

相關產品：PQ3198、PQ3100、PW3198等PQA

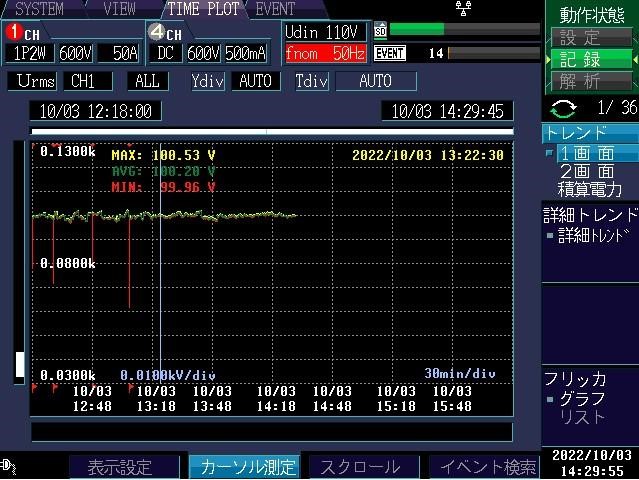

TIME PLOT（TREND)畫面

EVENT（事件）畫面
