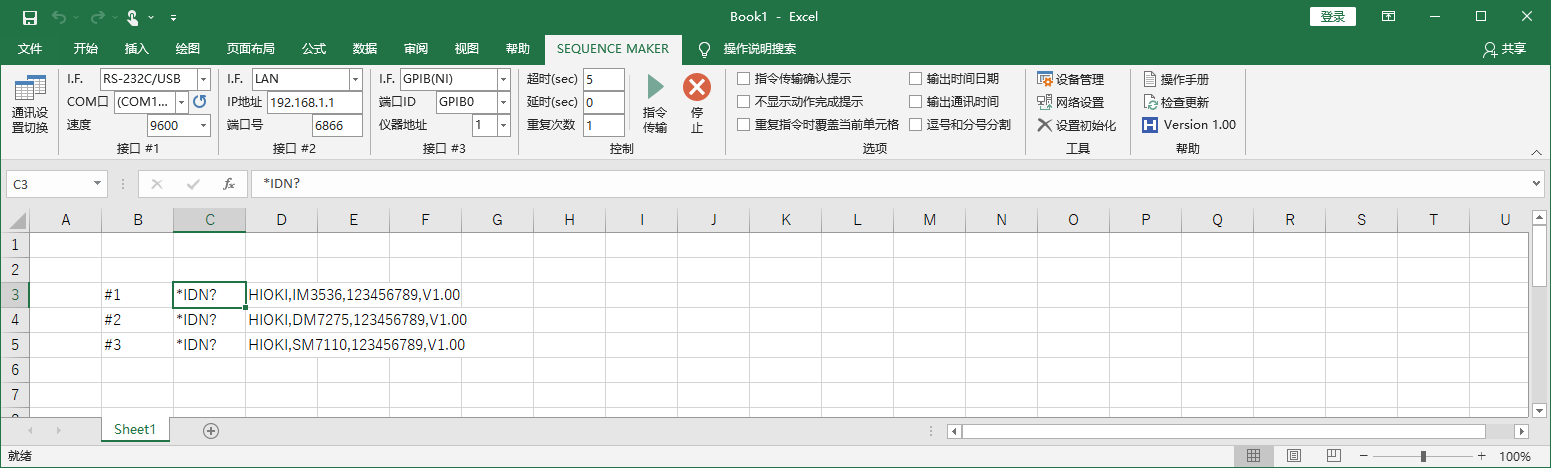

Sequence Maker是通過Microsoft Excel來收發測量儀器的通信指令的插件。
只需在 Excel 工作表上輸入通訊命令，即可與測量儀器進行通訊。 支持所有通用通訊接口，可控制多臺測量儀器。 無需掌握VBA 或編程等高難度知識。 此外、由于測量順序可以自由組合，因此可立即實現測量儀器的自動控制和自動測量。

安裝方式

-1. 如果 Excel 正在運行，需將其關閉。
-2. 下載并打開 Sequence Maker

-3.運行安裝程序

-4.安裝后啟動Excel （如果出現 Microsoft Office 自定義安裝程序屏幕，請單擊安裝。）
-5. 確認SEQUENCE MAKER;已添加到功能區的選項卡中。（如果 Excel 功能區中的SEQUENCE MAKER選項卡消失，請嘗試重新安裝 Sequence Maker。）

如何卸載

-1.如果 Excel 正在運行，需將其關閉。
-2.打開Windows應用程序和功能
-3. 從應用程序列表中選擇HIOKI Sequence Maker，然后單擊卸載。

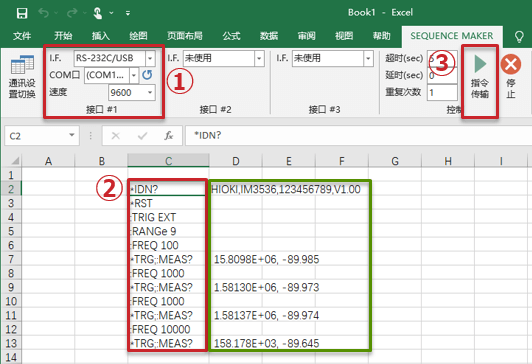

使用方法

-1. 您的計算機與測量儀器連接
-2. 啟動Excel并選擇SEQUENCE MAKER選項卡
-3. 設置接口#1（①）
-4. 在Excel表單中中輸入通訊指令(②)
-5. 選擇要發送指令的所在單元格，然后按發送/接收指令按鍵（③） 自動發送和接收到下一個空白單元格。 當命令包含？時，接收到的數據輸出至指令的右側。 您可以通過單擊加載項的說明來查看詳細使用方法。

詳情請參閱手冊

● 對應接口
? RS-232C（USB虛擬COM）
? LAN口通信

 ·  GPIB（由National Instruments和CONTEC制造的GPIB控制器）
? VISA（兼容USB TMC、LAN LXI）

● 最多可控制12臺測量儀器
● 可設置超時時間、發送數據前的等待時間和重復次數。
● 可輸出時間戳和通訊時間
● 接收到的數據可以用逗號和分號分隔
● 可以使用 Sequence Maker 專用命令（參考手冊）
● 所需的運行時庫

   · .NET Framework 4.6.1

   · Visual Studio 2010 Tools for Office Runtime 10.0.40820

● 操作檢查環境
? OS（Windows 10 32bit/64bit、Windows 11 64bit）

? Excel（Excel 2013 32bit/64bit、Excel 2016 32bit/64bit、Excel 2019 32bit/64bit、Excel 2021 32bit/64bit、Excel 365 32bit/64bit）

? GPIB 通信適配器（NI GPIB-USB-HS、NI GPIB-USB-HS+、CONTEC GP-IB(USB)FL、CONTEC GPIB-FL-LPE、Keysight 82357B）
? VISA 儀器驅動程序（National Instruments NI-VISA 20.0、Keysight IO Libraries Suite 2020 Update 1、KIKUSUI KI-VISA 5.5.0.275、R&S VISA 7.2.3）

? Digital input/output adapter (CONTEC DIO-0808LY-USB, CONTEC DO-16TY-USB, etc.)

● 通信已確認的測量儀（僅響應*IDN？已確認）
* 根據測量儀器的不同，需選擇不同的通信板或通信包。

?HIOKI 阻抗分析儀IM7580A  (RS-232C,USB,LAN,GPIB)

?HIOKI 化學阻抗分析儀IM3590  (RS-232C,USB,LAN,GPIB)

?HIOKI 阻抗分析儀IM3570 (RS-232C,USB,LAN,GPIB)

?HIOKI LCR測試儀IM3536 (RS-232C,USB,LAN,GPIB)

?HIOKI LCR測試儀IM3533 (RS-232C,USB,LAN,GPIB)

?HIOKI LCR測試儀IM3523 (RS-232C,USB,LAN,GPIB)

?HIOKI LCR測試儀IM3523A (USB,LAN)

?HIOKI C測試儀3504-40 (RS-232C,GPIB)

?HIOKI C測試儀3504-50 (RS-232C,GPIB)

?HIOKI 電阻計RM3542A (RS-232C,GPIB)

?HIOKI 直流電壓計DM7275 (RS-232C,USB,LAN)

?HIOKI 數字萬用表3238 (RS-232C)

?HIOKI 掃描模塊機架SW1001 (RS-232C,USB,LAN)

?HIOKI 電池阻抗測試儀BT4560 (RS-232C)

?HIOKI 電池測試儀BT3554 (USB)

?HIOKI 電池絕緣電阻測試儀BT5525 (RS-232C,USB,LAN)

?HIOKI 電池測試儀3561-01 (RS-232C,GPIB)

?HIOKI 高阻計SM7420 (RS-232C,USB,GPIB)

?HIOKI 脈沖線圈測試儀ST4030A (USB,LAN)

?HIOKI AC自動絕緣耐壓測試儀3174 (RS-232C)

?HIOKI 自動絕緣/耐壓測試儀3153 (RS-232C,GPIB)

?HIOKI 絕緣/耐壓測試儀3159 (RS-232C)

?HIOKI 泄露電流測試儀ST5540 (RS-232C,USB)

?HIOKI 絕緣電阻測試儀ST5520(RS-232C)

?HIOKI 直流耐壓絕緣電阻測試儀ST5680 (RS-232C,USB,LAN,GPIB)

?HIOKI 數字萬用表DT4254 (USB)

?HIOKI 功率計PW3335 (RS-232C,LAN)

?HIOKI 功率分析儀PW6001 (RS-232C,LAN,GPIB)

?HIOKI 功率分析儀PW8001 (LAN)

?HIOKI 存儲記錄儀MR6000 (LAN)

?HIOKI 電阻計RM3545A (RS-232C,USB,LAN)　NEW



V1.70（2024年12月）

· 增加專用命令（#SENDBIN、#POLLINBIT、#POLLINBYTE、#CAMERA、#CAMERAFILE、#SPLITDELIMITER）。

· 增加應用程序接口（SendBinary、GetContecDigitalIoDeviceName、GetCameraDeviceName）。

· 支持虛擬通信接口

· 改進了分割處理

· 改進了停止處理功能

· 其他小修復



V1.60（2024年7月）

●增加專用命令。

●支持 CONTEC USB GPIB 通信驅動程序（API-GPIB(WDM)）。

●可控制的儀器數量增加到最多 12 臺。

●其他小修改。



V1.50 （2023年12月）

●增加專用命令

●增加一次性發送和接收命令的功能

●其他微調



V1.40（2023年12月）

●增加高級選項設置

●增加專用命令

●支持設置的保存、讀取

●增加VBA協作功能

●其他微調



V1.30（2022年6月）

●支持win11

●追加RS-232C的Xon/Xoff設置

●追加VISA的EOM設置

●提高通信速度

●其他修正



V1.20（2021年12月）

●增加選項的詳細設置

●專用指令的追加

●其他修正



V1.10（2021年11月）

●增加界面的詳細設置

●專用指令的追加

●分隔選件的改善

●指令屏幕工具的追加

●VISA通訊的API變更



V1.00（2021年6月）

●首次公開



?使用 USB 或 GPIB 時，需要安裝設備驅動程序。 詳情請參閱各產品的使用說明書。
?使用最新版檢查功能時，需連接互聯網。
?雖然本插件可收發測量儀器的通信指令，但不能保證所有測量儀器的通信指令都能通信。 根據通信指令的規格、數據大小和通信指令的組合，可能會存在無法正常通信的情況。 有關通信指令的詳細情況，請聯系各測量儀器制造商。
?本網站上記載的公司名稱、產品名稱等均為各公司的商標或注冊商標。
