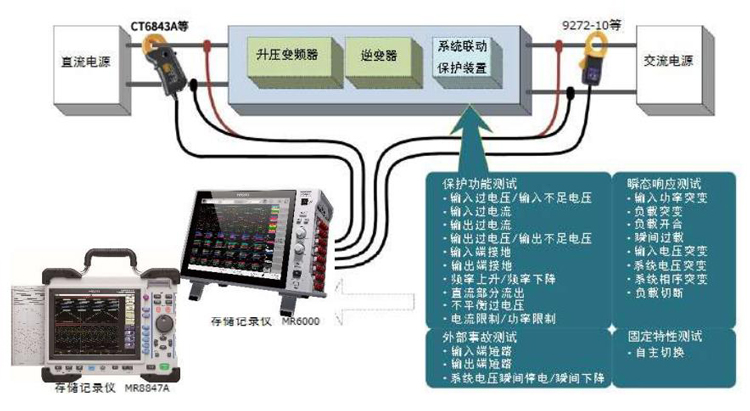

記錄電壓、電流波形，對功率調節器的穩定特性、過渡響應、外部事故等系 統相關保護功能的運作時間等進行測試

· 使用存儲記錄儀 MR6000 或 MR8847A，按照 JIS C8962 的“小輸出光伏發電用功率調 節器的測試方法” 進行測試。

· 因為高壓單元 U8974 是絕緣輸入（max1000V），所以可以同時測量輸入和輸出的電壓 波形。

· 由于使用給各電流傳感器供電的電流單元 8971，因此連接非常簡單。

※ 另外需要轉換線 9318。

· 通過電平/電壓下降/窗口/周期等豐富的觸發功能，準確記錄波形。

·根據電流的種類和大小，選擇合適的電流傳感器。

·設置觸發條件，開始測量。 ·增加符合各測試項目的條件。

·根據記錄的波形使用光標測量功能求出運作時間。

※關于試驗方法的詳細情況，請參考 JIS C8962 ： 2008;小輸出太陽能發電用功率調節器的試驗方法。

存儲記錄儀 MR6000（內存 1GW）

存儲記錄儀 MR8847-51（MR8847A，內存 64MW）

存儲記錄儀 MR8847-53（MR8847A，內存 512MW）

※測量需要使用輸入單元等專用選件。請根據采集數據所需通道數來選擇。

·高壓單元 U8974

·電流單元 8971·AC/DC 電流探頭 CT6843A（AC/DC200A）

·鉗形傳感器 9272-10（AC20A/200A）

·轉換線 9318（8971 連接電流傳感器時需要）

※記載的內容是根據 2022 年 8 月發行的儀器型號。可能在產品款式上有更改，請以現在發行的為準。
