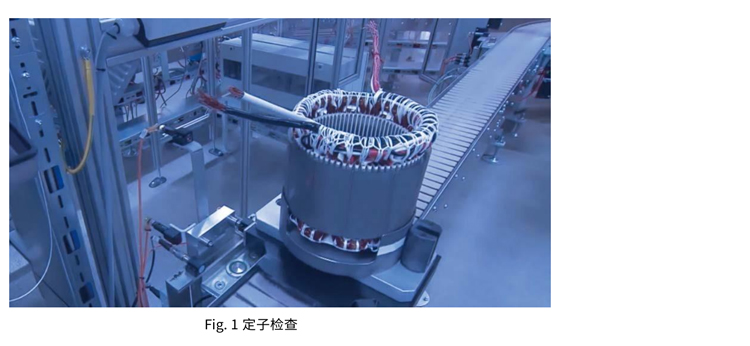

在電機定子的脈沖測試中，當測試電壓值超過1500V時，很難獲得用于切換測試電路的繼電器。因此，會變為使用手動測試或手動開關的測試。本應用案例將推薦可實現定子脈沖測試自動化的方式。

電動汽車馬達、變頻器、家電馬達、空調壓縮機、工業馬達、工業泵、其他普通馬達

電動汽車馬達和家用電器馬達的逆變器電壓越來越高壓化。因此，對于生產線上用于檢查定子絕緣不良（罕見的短路和局部放電）的脈 沖試驗電壓的要求也很高。 由于測試電壓較高，因此存在難以實現自動化檢查的問題。

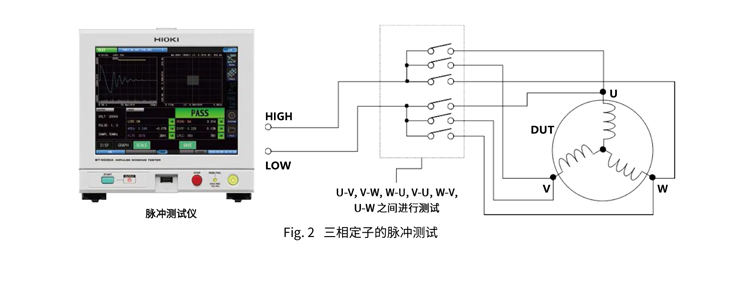

對于三項定子，脈沖測試在U-V，V-W，W-U，V-U，W-V 和 U-W 各項之間進行。因此，可以通過繼電器切換測試電路來實現自動化。 但是，如果測試電壓值超過1500V，則不能使用一般繼電器。因此，定子各相之間的脈沖測試是使用手動測量或手動開關進行的。

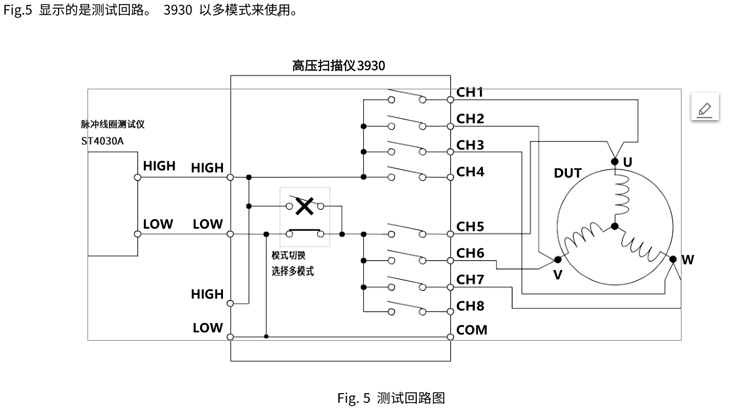

將高壓掃描儀 3930 用作測量電路開關。
3930 有一個內置簧片繼電器，可以打開和關閉直流 5 kV 和交流 5 kV。
使用 Sequence Maker（Excel 插件）排序并執行自動檢查。

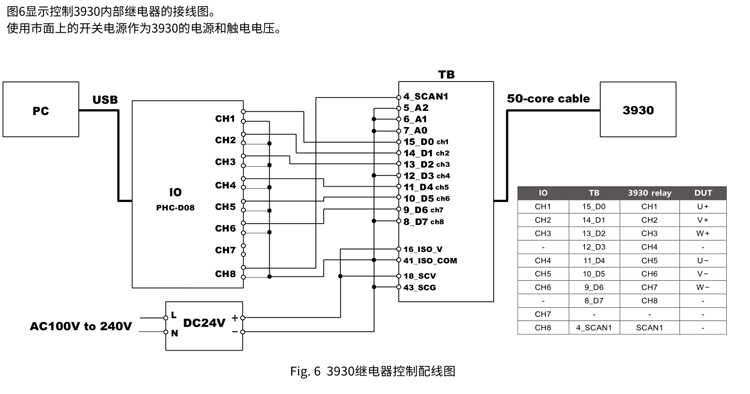

3930 可以通過 PLC 等 IO 進行控制。

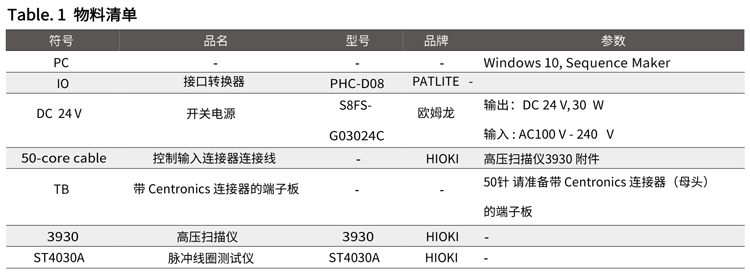

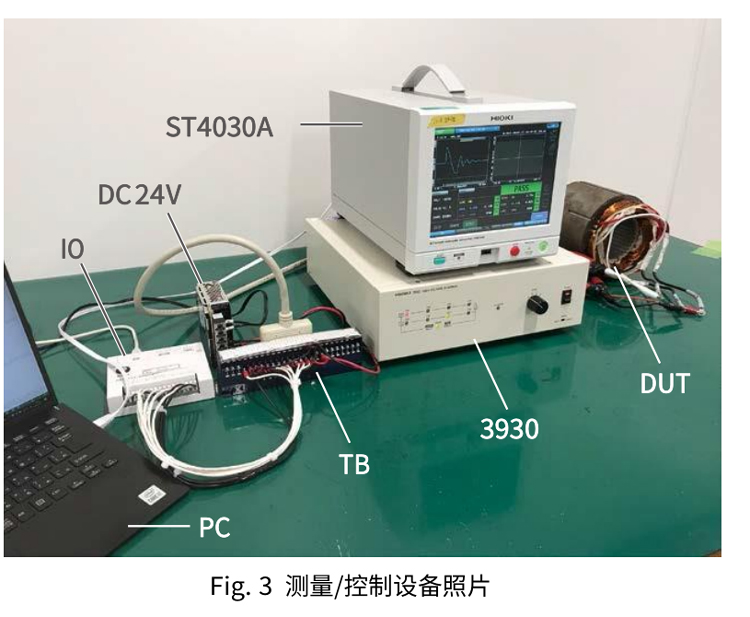

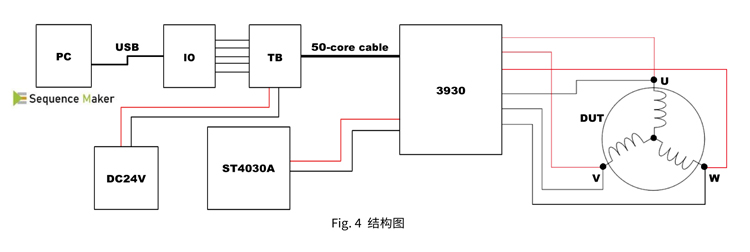

在本次測試中，使用了可以從 PC 控制觸點的 PHC-D08（Patrite 公司生產）。 （見圖 3、圖 4、表 1）

· 該應用程序可以自動檢查每相（U-V,V-W,W-U,V-U,W-V,U-W）之間的脈沖測試。
· 如果將 Sequence Maker 的控制功能和 IO （接點輸入/輸出）功能替換為 PLC，就可以實現生產線上的自動檢查。

本應用案例的注意點：
Sequence Maker 可瀏覽右側網頁免費使用。
Sequence Maker 是使用說明書也可以從網頁中下載。
需要試用程序的話，請咨詢中國各分支機構。
