可多通道的記錄儀控制設備、配電器等的4-20mA輸出電流。

? 可將4-20mA的電流信號轉換為1-5V的電壓信號，并進行長時間的記錄。無需使用專用的電流輸入單元即可測量。

1. 準備250Ω（1/4W以上）的電阻器。
（電阻器請用戶自行準備。推薦高精度的金屬電阻）。

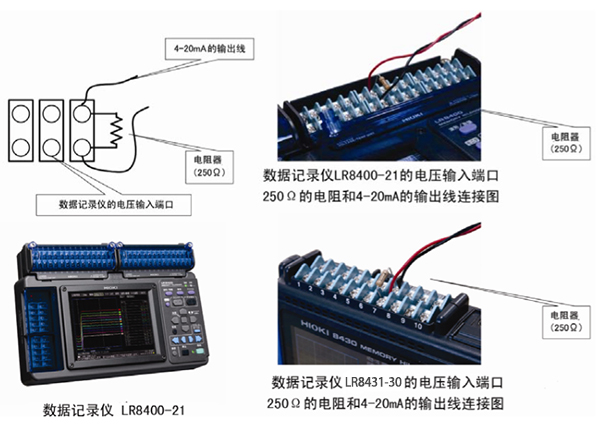

2. 如圖將250Ω的電阻連接數據采集儀的端子板（+/-端子間）。
3. 使用BT3562最大可以測量DC60V的端子間電壓。（BT3563的話最大可以測量DC300V）
4. 可使用數據采集儀的1-5Vf.s.量程。
5. 在二線傳送器的環路測試中，請使用DC信號源SS7012。

數據采集儀LR8431-30（10ch）
數據采集儀LR8450+U8550×2（帶電壓/溫度單元×2，30ch）

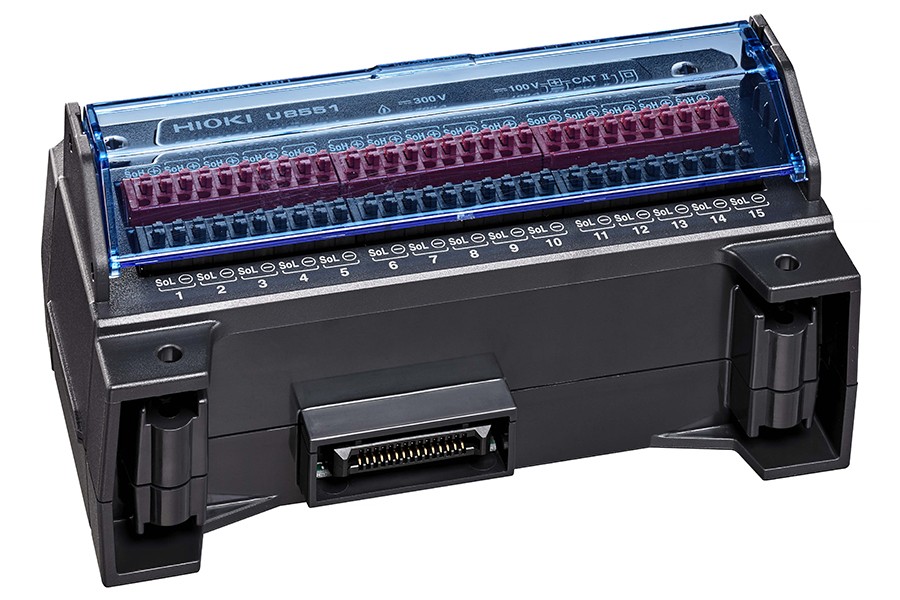

數據采集儀LR8450+U8551×2
數據采集儀LR8450+U8550×1+U8551×1
DC信號源SS7012

※電阻器請用戶自行準備。

※ 記載的內容是根據2017年2月發行的儀器型號。產品參數可能會有更改，請以現在發行的為準。
