完成了繞組的電機會進行油漆浸透工序。油漆浸透方式有以下2種：浸透到含絕緣漆的浸漆罐的“滴漆”和在真空狀態下填充油漆的“真空浸漆”。通過浸漆處理增強線圈內部和絕緣紙的絕緣功能，再用絕緣漆填滿線圈內部所有空間氣隙，防止導致絕緣老化的濕氣和灰塵。使用LCR測試儀在低頻率下測量tanδ，可以明確掌握電機的油漆浸透狀態的差異。

在檢查電機油漆浸透狀態中，一般使用介質損耗測試儀(tanδ計)。

介質損耗角正切tanδ是用數值表示電絕緣材料狀態的指標。對絕緣體（線圈和接地之間）施加交流電壓時，會引起介質損耗(介質損耗)。

tanδ是該介質損耗的程度。

介質損耗測試儀是通過施加50Hz或60Hz的較高電壓進行測量的。介質損耗角正切用tanδ=1/2πfCRp表示。在該公式中，頻率f變低時tanδ變大。也就是說，如果能夠以低頻率進行測量，那么和測量頻率50Hz/60Hz相比，tanδ的差會變大，能較容易看出浸透狀態的不同。LCR測試儀可以在低于50Hz/60 Hz的頻率下測量tanδ。

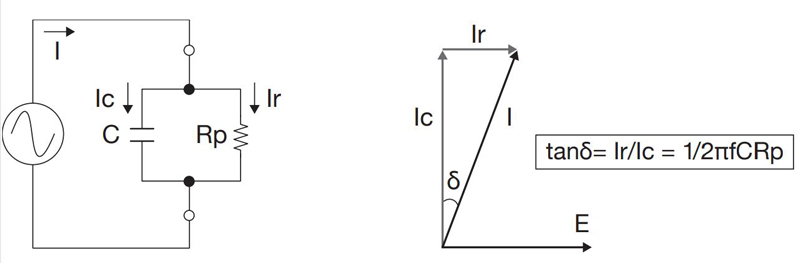

Fig.1 絕緣體等效電路和施加交流電壓時的矢量

■準備的樣品：

滴漆的合格品和不合格品（油漆量少的）、真空浸漆的合格品和不合格品（真空度不足的）這4個狀態的樣品

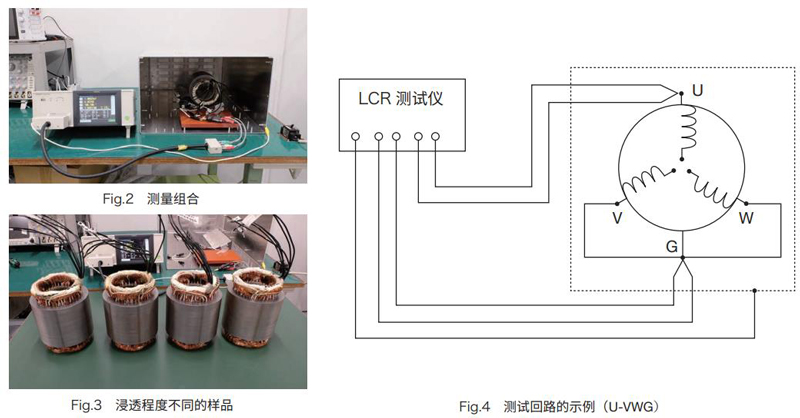

■測量方法：

使用LCR測試儀測量線圈-鐵心間的tanδ。因為是絕緣物的測量，所以準備了屏蔽箱，連接到LCR測試儀的屏蔽端子進行了測量。

■測量頻率：1 Hz, 5 Hz, 10 Hz, 20 Hz, 50 Hz,  60 Hz等 6 個

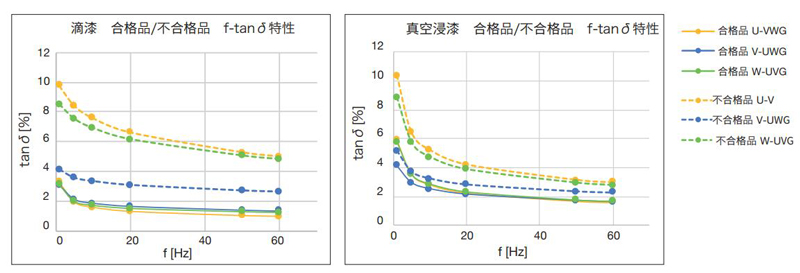

在所有的測量頻率中，合格品和不合格品之間出現了差異。測量頻率低的良品和不良品的差異明顯。
