變電設備電力高壓斷路器的運行試驗

返回上一頁

各發電站產生的電能通過輸電線路、變電站和配電線路安全穩定地供應給終端設備。在變電站中，除了改變電壓的變壓器外，還安裝了在發生接地故障和短路等異常情況時可切斷系統的斷路器。斷路器起著極其重要的作用，作為一種保護設備，斷路器需要很高的運行可靠性，以確保瞬間確切斷開。因此，斷路器不僅要在上市前進行檢查，在安裝后還必須定期保養和維護。

1.斷路器的運行試驗概要

根據電力系統的不同，將斷路器分為多種類型，但它們的共同作用是“在系統電壓作用下可靠、快速地打開和關閉觸點”。

斷路器由油壓裝置等機械操作機構操作，執行開路操作，通常在10 ms左右的短時間內以5 ms~15 ms的高速斷開觸點，完成開路操作。此外，在排除事故后，它們還需要執行合閘動作，在其后幾百毫秒~幾秒的短時間內接通觸點，以盡量減少輸電停機時間，維護電力系統。定期檢查這類開關操作時間是非常重要的試驗項目之一，因為要確保必須能夠在現場進行可靠高效的測量。

運行試驗所需的測量

在三相電路中，斷路器上有三個觸點。在電力系統異常時，它們需要接收到觸點操作指令信號之后在相同的時間內操作，但實際上由于彈簧開關的機械裝置，會有輕微的時間差。該試驗需要確認觸點在接收到指令信號到進行操作之間的時間差以及每個觸點操作時間之間的偏差是否在規定值范圍內。

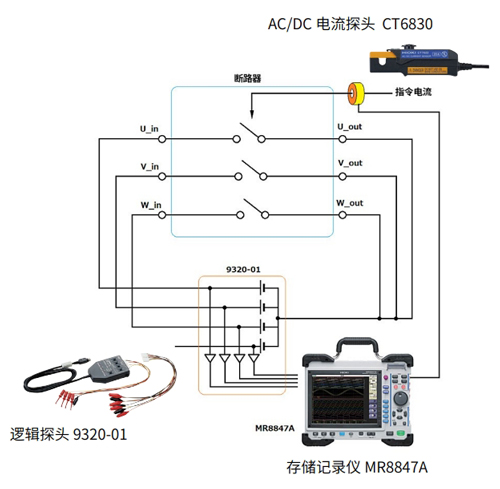

斷路器從電路中斷開，作為獨立斷路器進行測試。

1.用電流探頭測量模擬指令信號

2.用邏輯探頭測量觸點的操作信號（所需觸點數量），同時使用存儲記錄儀和鉗形電流探頭來測量指令信號和開關操作的觸點信號，確認信號之間的相關性和時間差是否在規定值范圍內。

恒壓穩定電路系統的基本運行特性

運行特性（在規定時間內從指令電流開始運行）開路操作（在規定時間內斷開操作，不會發生意外放電）

通過運行分析進行的恒壓穩定電路系統設計的研究

t1＜規定的打開或關閉時間

t2＜每個觸點之間的規定時間差

要點

MR8847A 可多點記錄模擬信號和觸點信號。另外，數值運算功能可自動測量從參考指令電流上升點到觸點打開或閉合之間的時間差。然后可將該時間與設定的規定范圍進行比較，從而快速有效地判斷設備的好壞。

2.推薦用于斷路器運行試驗的 HIOKI 日置的測量儀器

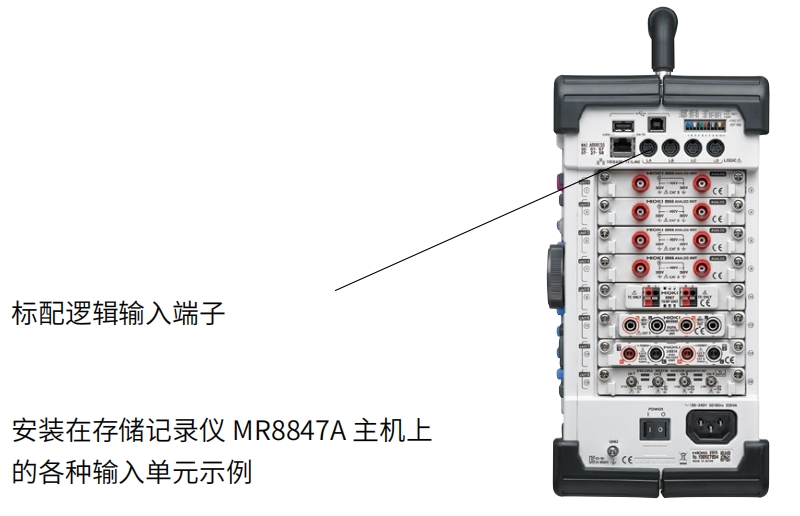

存儲記錄儀 MR8847A 可在現場安全、高效地進行斷路器運行試驗

電源頻率為50 Hz時，一個周期為20 ms，因此一般記錄儀的采樣率為 10kS/s~100kS/s。存儲記錄儀 MR8847A 的采樣范圍廣，如果設置為 10kS/s，可以檢測到時間分辨率為200點（0.1 ms）的定時。如果將采樣設置為100kS/s，時間分辨率可提高到2,000點（0.01ms），從而測量時能夠得以實現時間分辨率的提高。

另外，所有輸入通道都是絕緣的，以確保安全，現場記錄的結果可存儲在各種媒介中，并且當場可立即打印出來。這是一款專業波形記錄儀，耐用設計，適合現場使用。
