儲能變流器PCS是實現電能雙向轉換的裝置，可有效削峰平谷、平衡負荷，是多能源微電網系統中的核心 設備。HIOKI日置提供符合新版國標《儲能變流器檢測技術規程》GB/T34133-2023多項規定的測試方案，接 下來會為您一一介紹。

儲能變流器整體測試方案

PW系列:功率，效率，功率因數

諧波含有率，不平衡度，直流分量

DC紋波率

AC/DC電流鉗：電流

MR6000：故障波形記錄

PQ3198：電壓波動和閃變

3153：絕緣耐壓

ST5540：接觸電流

LR8450：溫升實驗

BT3564：電池簇測試DC 1000V

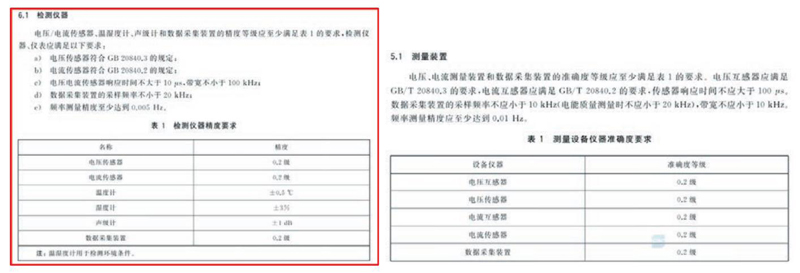

新版國標規定：

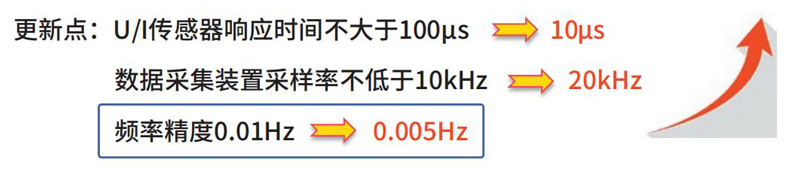

可以看到新國標相對于老國標有以下更新點：

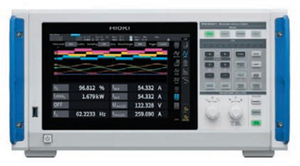

功率分析儀PW8001可以滿足這些要求，完成規定部分的測試項目。

產品特點

? 準確評估功率轉換效率的高級別測量精度基本精度,±0.03％，DC精度±0.05％，50 kHz精度±0.2％(使用U7005輸入單元時)

? 通過優秀的抗干擾性和功率譜分析功能準確捕捉高頻功率損耗，采樣率18bit，抗干擾性(CMRR)110dB/100kHz(使用U7005輸入單元時)

? 使用最高精度測量時，數據能夠保持1ms更新

? 采用2種輸入單元構建適合的測量系統

? 通過光口實時同步兩臺主機。最多可測量16ch，對每個ch進行設定分析*BNC同步僅用于獲取數據)

? 自動補償電流傳感器的相位特性

? 同時分析4臺電機(需選件)

? 將測量數據整合到CAN網絡(需選件

? 安全評估高壓的直流線路(使用U7001輸入單元時)

使用功率分析儀 PW8001搭配 CN056 LVRT分析軟件，還可以評估光伏逆變器的LVRT功能。

LVRT分析軟件CN056

產品特點

? 使用CN056 LVRT 分析軟件，就能評估光伏逆變器的重要功能之一的LVRT功能

? 按照各國標準或公司要求，根據客戶的情況自定義設置

? 使用一臺設備即可完成光伏逆變器的功能評估及其他綜合效率評估

? 可廣泛應用于認證測試、性能評估、系統測試等光伏逆變器研究機構或產線

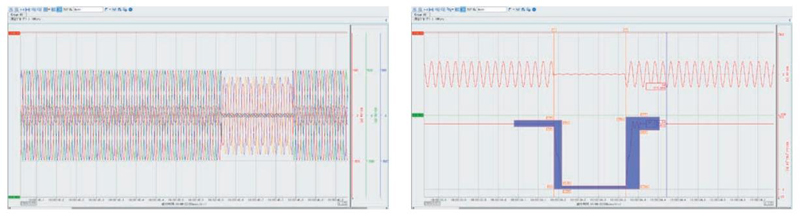

LVRT分析軟件界面

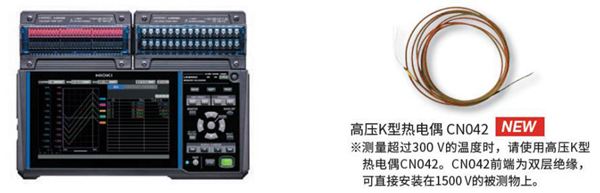

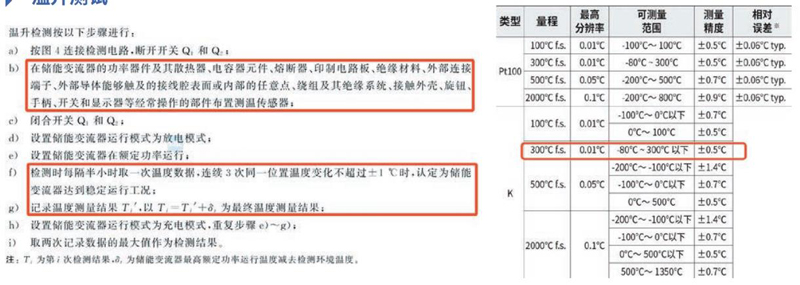

數據采集儀LR8450系列符合標準要求的測量精度。并且，我司提供可用于高壓測量的熱電偶，適用于高壓儲 能系統中的測試。

產品特點

? 不帶無線的機型，通過增加直連單元，最多可達120ch(LR8450)

? 無線機型，通過增加直連單元、無線單元最多可達330ch(LR8450-01) ?0.01°C高分辨率計量版，新增-80°C~300°C量程，符合國家計量JJF1101-2019環境試驗設備溫度、濕度參數校準規范(LR8450-HR) ?能以1ms采樣率測量壓力等各種傳感器的輸出電壓

? 直接連接應變片后能以最快1ms采樣率進行測量

? 即使在逆變器等高壓高頻的附近也能穩定測量，大幅降低了干擾的影響

? 使用無線單元可最大程度地減少信號線的電線長度并防止故障發生。

? 使用配備有無線局域網的數據記錄儀，則可以在PC上遠程觀測數據。

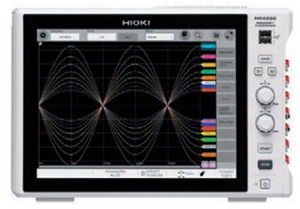

存儲記錄儀MR6000

產品特點

? 超大觸摸屏，隨心所欲，直觀操作。

? 不僅絕緣測量，同時200MS/s高速測量(使用高速模擬單元U8976時)

? 大幅縮短存儲時間，輕松、無壓力地進行測試。

? 高速實時保存，一邊測量，一邊保存。

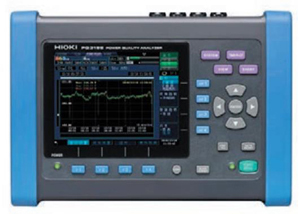

電能質量分析儀PQ3198

產品特點

? 可按照全球標準檢查電能質量問題(IEC61000-4-30 ClassA)

? 可連續進行高精度的測量

?  (V：標準電壓的±0.1%，A：±0.1% rdg. ±0.1% f.s. W：±0.2% rdg. ±0.1% f.s.) 可測量高次諧波成分(Supraharmonics)，電壓測量高達80kHz 的寬頻帶

? 瞬間過電壓峰值最大6000V、700kHz

? 最大可測AC 6000A

? 使用(ch1，ch2，ch3)和ch4可進行雙系統的功率測量和效率運算

? 可進行變頻器的簡單測量，基本頻率40~70Hz載波頻率~20kHz

? 使用附件PQ ONE能夠制作簡單的報告

泄漏電流測試儀ST5541

產品特點

? 具備不斷電極性切換功能，大幅縮短接觸時間

? 額定電流最大20A，適合新標準的產品

? 對話框形式，操作簡單的觸摸屏

? 帶通訊功能和外部I/O，可用于生產線的自動檢查

如需了解有關產品的更多信息，請訪問日置官網產品頁面。或致電我司，預約產品演示或咨詢相關應用。
