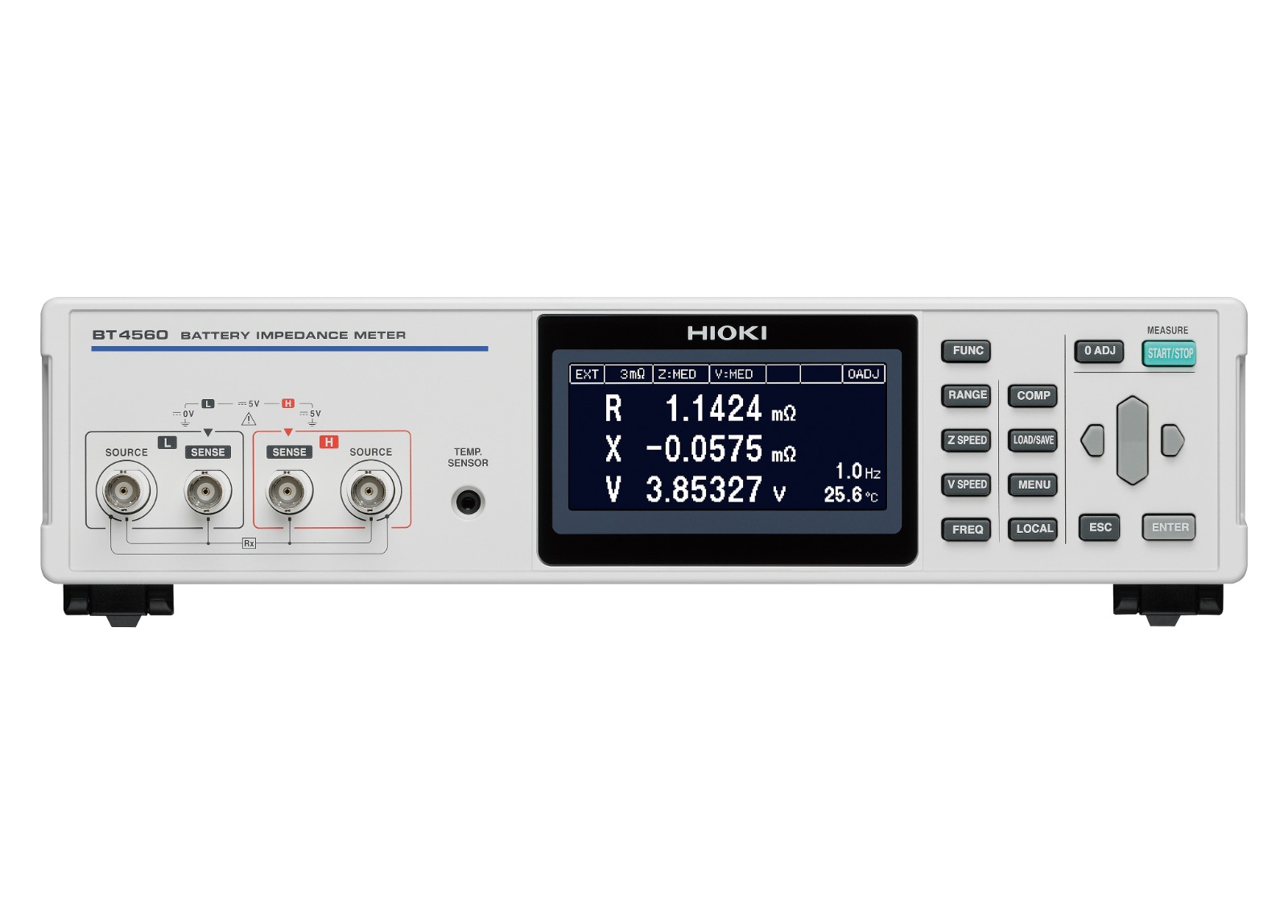

電池阻抗測試儀 BT4560

返回上一頁

適用于大容量電池的EIS測試

EIS 測量頻率：0.01 Hz ~ 1.05 kHz 阻抗測量：最高分辨率0.1 μΩ

詢價預約

概要
規格
選件
相關下載
常見問題

● EIS 測量頻率：0.01 Hz ~ 1.05 kHz
● 同時測量阻抗、電壓和溫度
● 搭配了便于研發使用的軟件
● 數據與第三方等效電路分析軟件兼容

● 生產線支持：LAN 接口和專用掃描儀

● 已取得CSA 認證

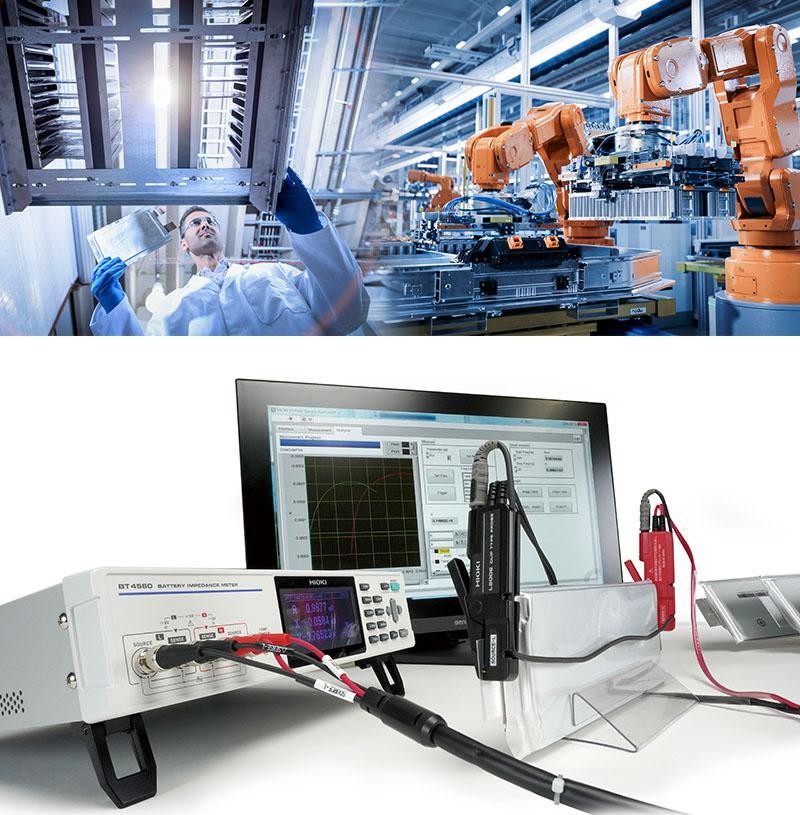

從研發到生產線均可使用可靠的EIS測量儀器

從研發到生產線，電池阻抗測試儀BT4560都能快速、輕松地進行EIS測試。(*1)
為了對多個電池進行更有效率的測量，BT4560還能搭配集成檢測系統，為大容量電池的質量管理提供高精度的測量。此外，新的LAN接口還便于構建檢測系統，進一步提高了便利性。
*1：EIS(Electrochemical Impedance Spectroscopy：電化學阻抗譜)是一種使用小交流信號在寬頻率范圍內測量電池阻抗的方法。通過這種方法可以詳細了解電池的內阻和反應性，了解電池的特性和性能，對電池的研發和質量管理非常有用。

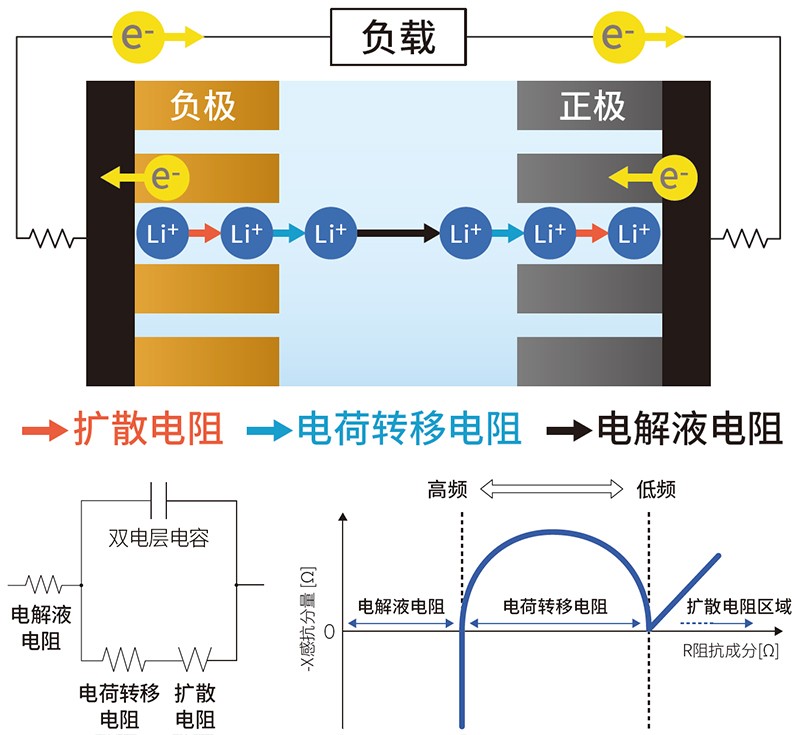

通過控制電解液電阻、電荷轉移電阻和擴散電阻，提高電池質量

?測量 0.01 Hz 至 1.05 kHz 的頻率
?測量低頻電荷轉移電阻和擴散電阻
?測量高頻電解液電阻和焊接電阻
?使用標配的應用程序繪制奈奎斯特圖（Cole-Cole Plot）
?使用等效電路分析軟件詳細分析電池內部狀態

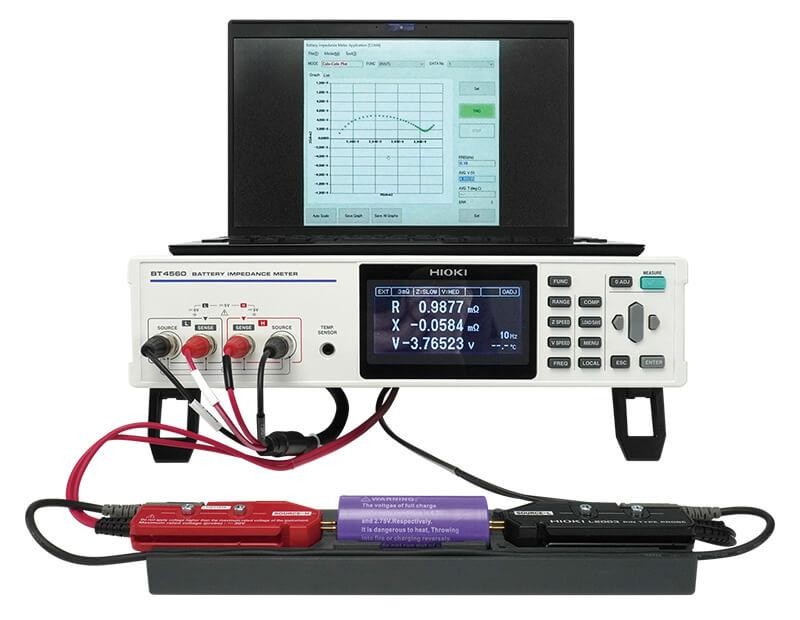

同時制作奈奎斯特圖（Cole-Cole Plot）

將 HIOKI日置的電池阻抗分析儀 BT4560連接到電腦上，可以快速、輕松地掃描頻率，并實時繪制圖表。

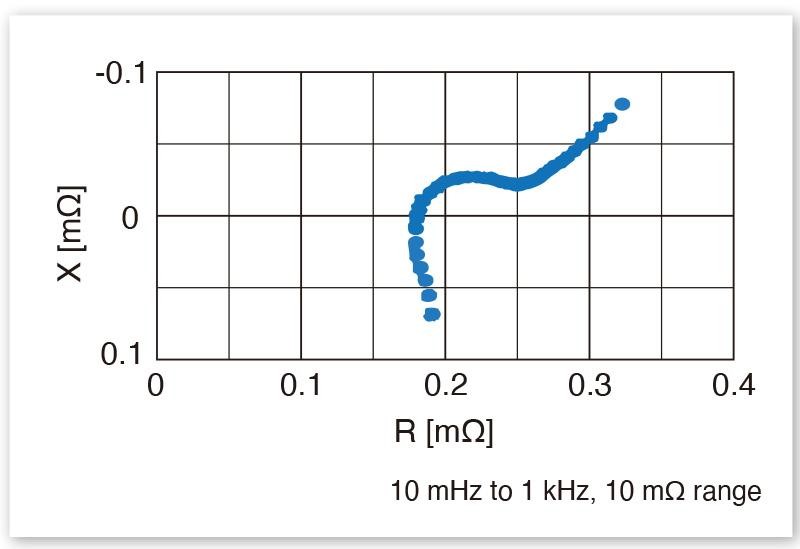

可測量低于 1 mΩ 的低阻抗

BT4560可以精確測量內部阻抗低于1 mΩ的大容量電池。可提供具備再現性的數據，提高分析和評估的可靠性。
4端子對測量，抑制產生的磁通量，提高高頻測量的穩定性

4端子對測量是一種使用回線抵消測量電流產生的磁通量的測量方法。由于它不受周圍金屬產生的渦流影響，能實現穩定的測量，因此可以大大減少測量過程中布線移動時測量值的波動。

基本參數（精度保證期1年）

最大輸入電壓	最大5V
測量項目	阻抗、電壓、溫度
阻抗測量	測量參數：R 電阻、X 電抗、Z 阻抗、θ相位角測量頻率: 0.01 Hz?1050 Hz 測量量程: 3.0000 mΩ, 10.0000 mΩ, 100.000 mΩ 測量電流: 3 mΩ 量程: 1.5 Arms, 10 mΩ 量程: 500 mArms, 100 mΩ 量程: 50 mArms
電壓測量	測量量程: 5.00000 V (單量程), 測量時間: 0.1 s (FAST)?1.0 s (SLOW)
溫度測量	顯示范圍: -10.0℃?60.0℃, 測量時間: 2.3 s
基本精度	\|Z\| : ±0.4% rdg. θ: ±0.1°, V: ±0.0035% rdg. ±5 dgt., 溫度: ±0.5℃ (10.0℃?40.0℃)
功能	比較器，自校準，采樣延遲，平均值，電壓限制，測量阻抗時電位梯度補償，施加交流時防止充放電，按鍵鎖定，系統測試，面板保存·讀取(最大126組)

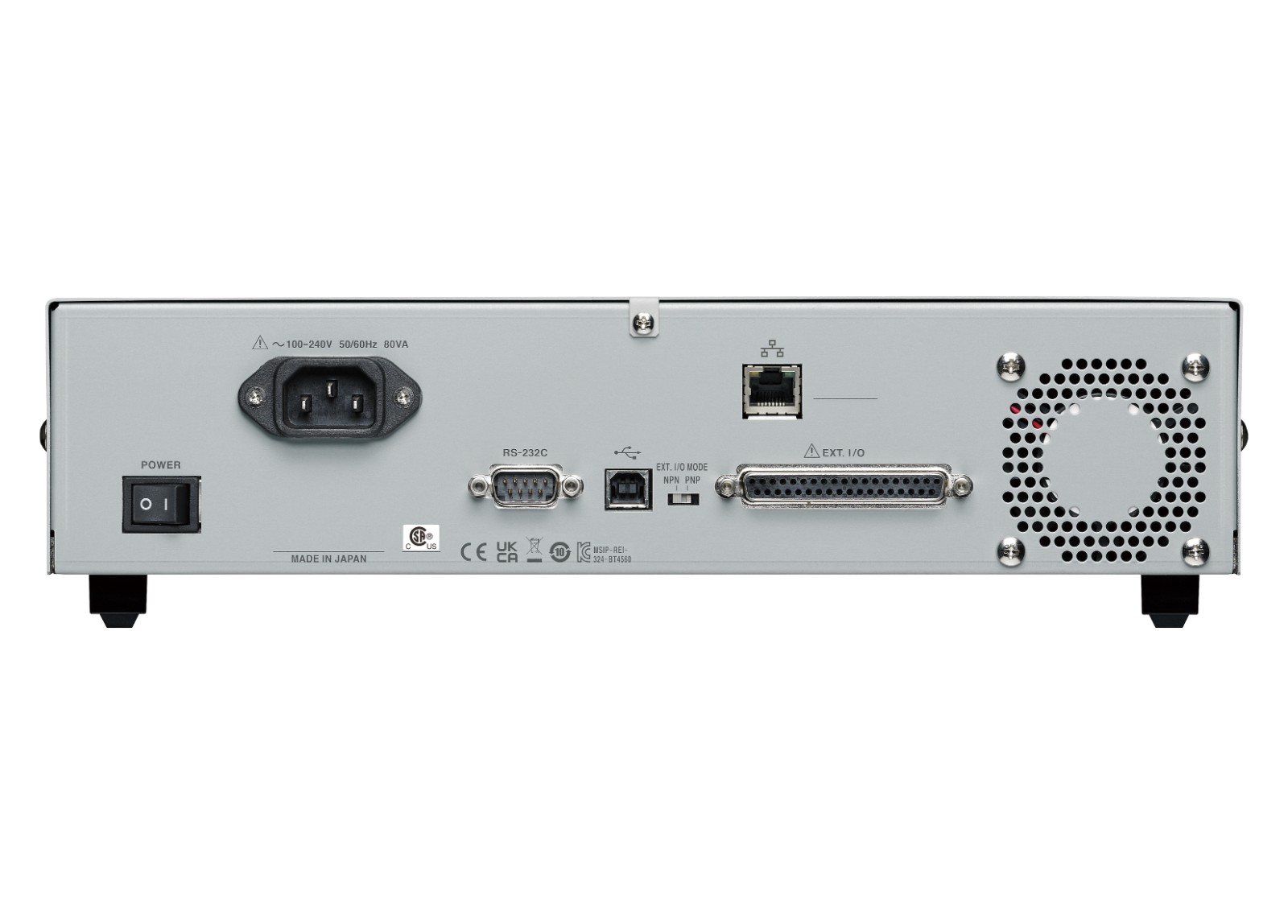

接口	LAN, RS-232C, USB, EXT. I/O (NPN/PNP可切換)
電源	額定電源電壓：AC 100 V～240 V 額定電源頻率：50 Hz/60 Hz 額定功率：80 VA max
體積及重量	約330W × 80H × 293D mm (不含突起部分), 約3.8 kg
附件	電源線×1，使用說明書×1，調零板×1，USB連接線(A-B型)×1，CD-R(通訊使用說明書，PC應用軟件，USB驅動)×1
