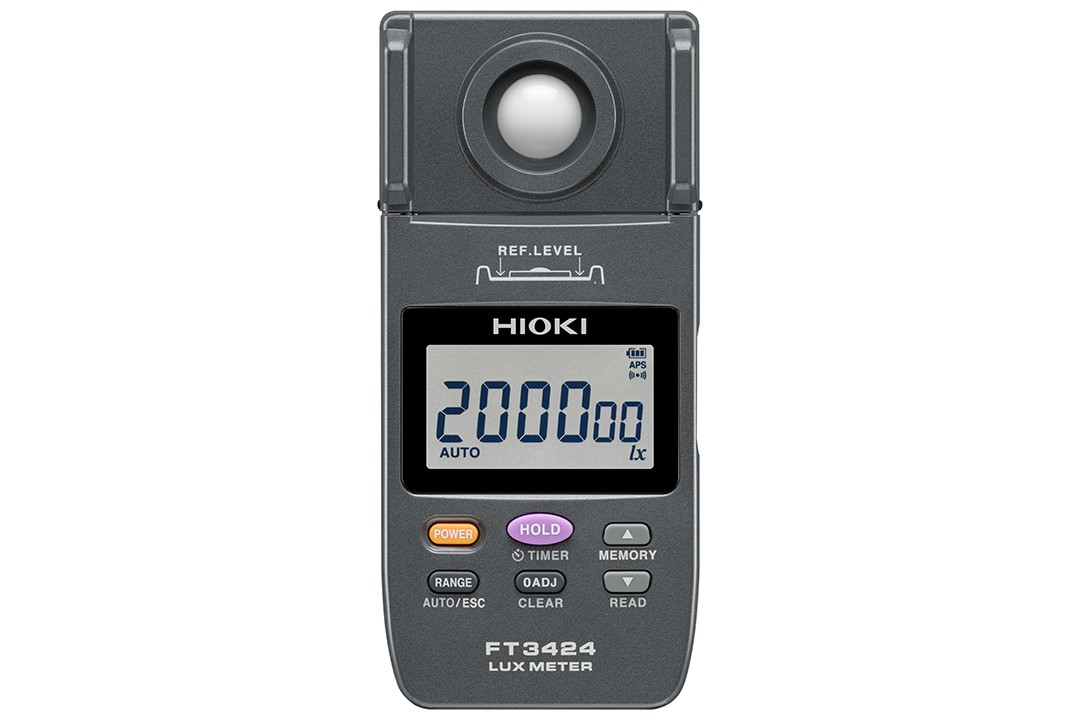

照度計FT3424

高可靠性的照度計，符合國際DIN 5032-7 class B標準

照度計 20～200,000lx 數字

概要
規格
選件
相關下載
解決方案
常見問題

● 適合LED的照明測量
● 適用于從應急燈、導光燈等從低照度到高照度(200000lx)的測量
● 具備偏遠地區也能測量的計時器保持功能，避免了影子和反射造成的影響
● 內存最多保存99個數據，通過傳輸至計算機中提高工作效率

照度計的基本使用方法

介紹了照度計的調零和保持功能等，以及到測量為止的流程。使用照度計FT3424的存儲功能能夠?qū)y量值保存在主機中，所以在現場無需手工記錄。而且若使用計時器保持功能和連接線，則可以在遠離照度計時也能測量照度情況。
高可靠性的照度計

JIS C 1609-1:符合2006一般型Class AA 覆蓋范圍廣，從LED照明和低照度（應急燈等）到高照度的測量

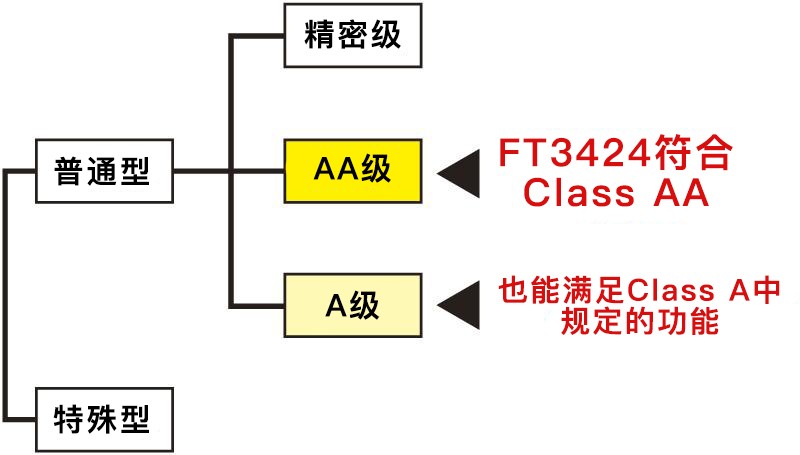

■普通型AA級照度　用于在有標準和規定的合格評定中，對照度值的可靠性有要求的照明場所中的照度測量。
■光接收器中規定Class AA照度計的JIS標準
　 JIS C 7612:1985　　照度測量方法　
JIS D 5711:2004　　機動車用應急保障火焰筒　
JIS C 8152:2007　　照明用白色LED的測光方法
　 JIS C 7801:2009　　一般照明用光源的測光方法
　 JIS C 8108-5:2011　照明設備：光分布測量方法

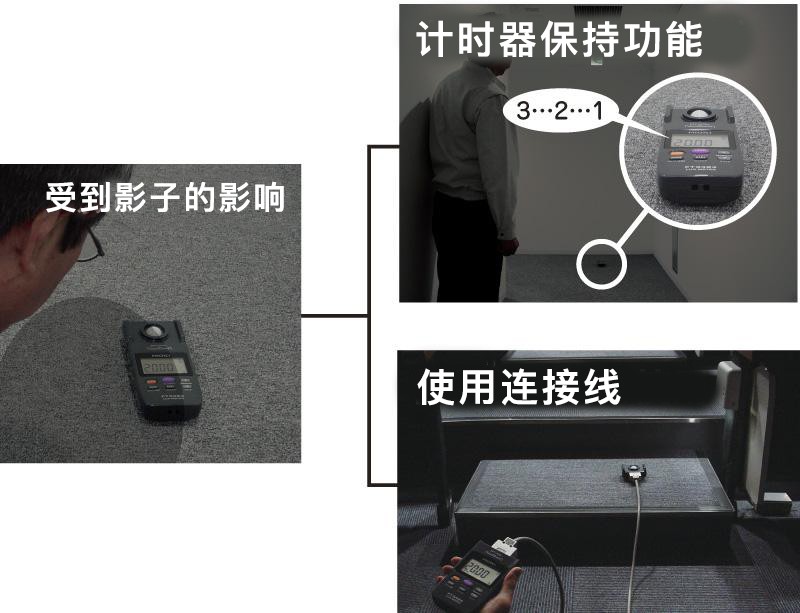

不受影子影響的照度測量

1.計時器保持功能
　按下TIMER鍵，經過所設時間后保持測量值。
　能夠在遠離照度計的地方進行測量，所以不會受到操作者的衣服或影子等的影響。
　計時器時間可從5～60秒（7種）中選擇。
　保持所設時間的測量值，并伴有蜂鳴音和背光燈　有助于進行導光燈等暗處的測量
2.可和光接收器分開進行測量　使用連接線L9820（選件），可將顯示器和光接收器分離開來進行測量。
適用于1lx的測量，非常適用于低照明測量

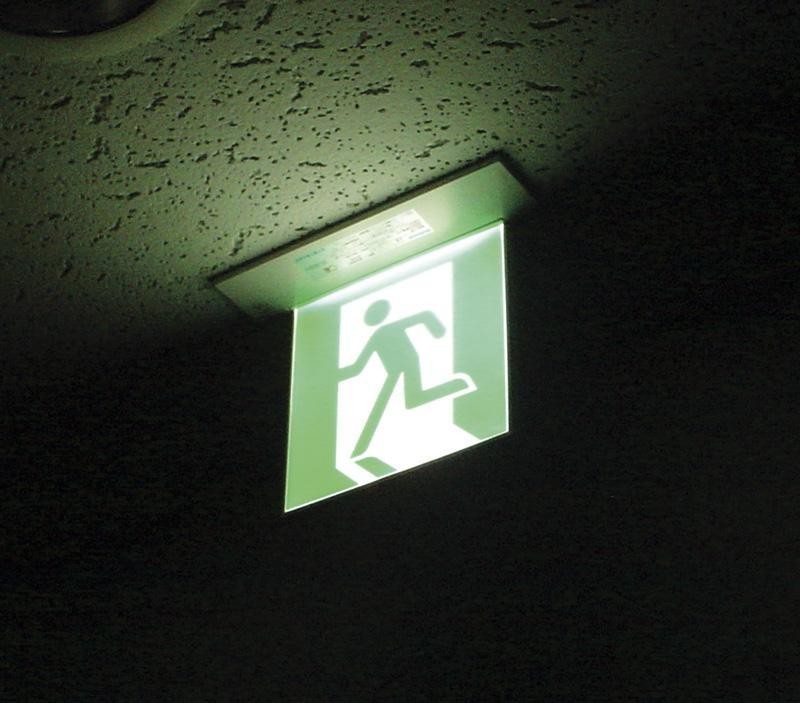

20lx量程的測量分辨率為0.01lx。非常適用于消防法中規定的應急燈或疏散燈等的低照度測量。
■低照度測量的規定
　《建筑基本法》
特殊用途的照明設備的安裝標準
《消防法實施準則》　
《風營法》等　
*詳細內容請參照各項標準和規定。

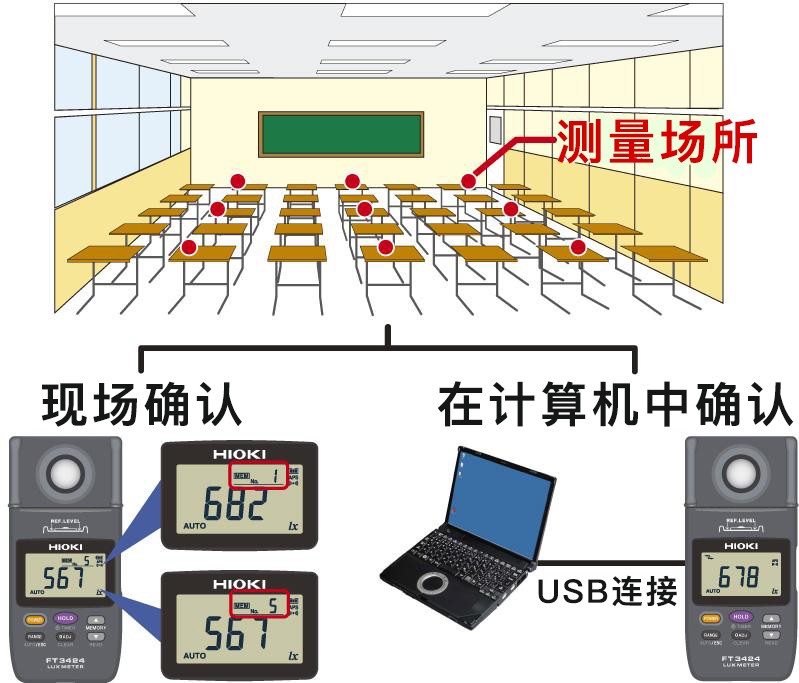

具備存儲功能，能夠輕松進行多點照度測量

能將多個測量場所的測量值保存在內存中（最多99組數據）。節省了手工記錄所測的照度的工夫。主機讀取所存數據，或使用USB通訊讀取至計算機中。（可保存為TXT格式）

基本參數

感光元件	硅光電二極管
測量量程切換	自動/手動
直線性	±2% rdg. (對于超過3000lx的顯示值是1.5倍)
精度保證溫濕度范圍	21℃~27℃，75%rh以下(不凝結)
響應時間	自動量程：5秒以內 手動量程：2秒以內
D/A輸出	輸出電平：2 V /量程f.s. (超過量程f.s時輸出2.5 V) 輸出精度： ±1% rdg. ±5 mV (對于顯示點數)
功能	計時器保持, 內存(最多99個), 保持, 自動省電, 蜂鳴聲, 背光, 調零
適用標準	DIN 5032-7: 1985 class B
電源	5號堿性電池(LR6) × 2，最大額定功率500mA，連續使用時間：300h，或5號猛干電池（R6）× 2，USB總線供電DC 5V
體積及重量	約78W × 170H × 39D mm 約300g(含電池)

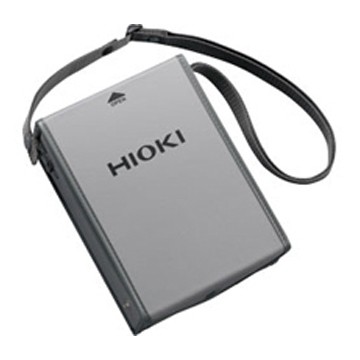

附件	使用說明書 × 1，5號錳干電池 × 2，傳感器套(附皮帶) × 1，攜帶箱(軟包) × 1，吊帶 × 1，USB線纜(0.9m) × 1，CD-R(USB驅動，專業應用軟件，通訊指令) × 1

測量量程

量程	測量范圍	顯示步進
20 lx	0.00 lx~20.00 lx	1點步進
200 lx	0.0 lx~200.0 lx
2000 lx	0 lx~2000 lx
20000 lx	0(0) lx~2000(0) lx	10點步進
200000 lx	0(00) lx~2000(00) lx	100點步進
