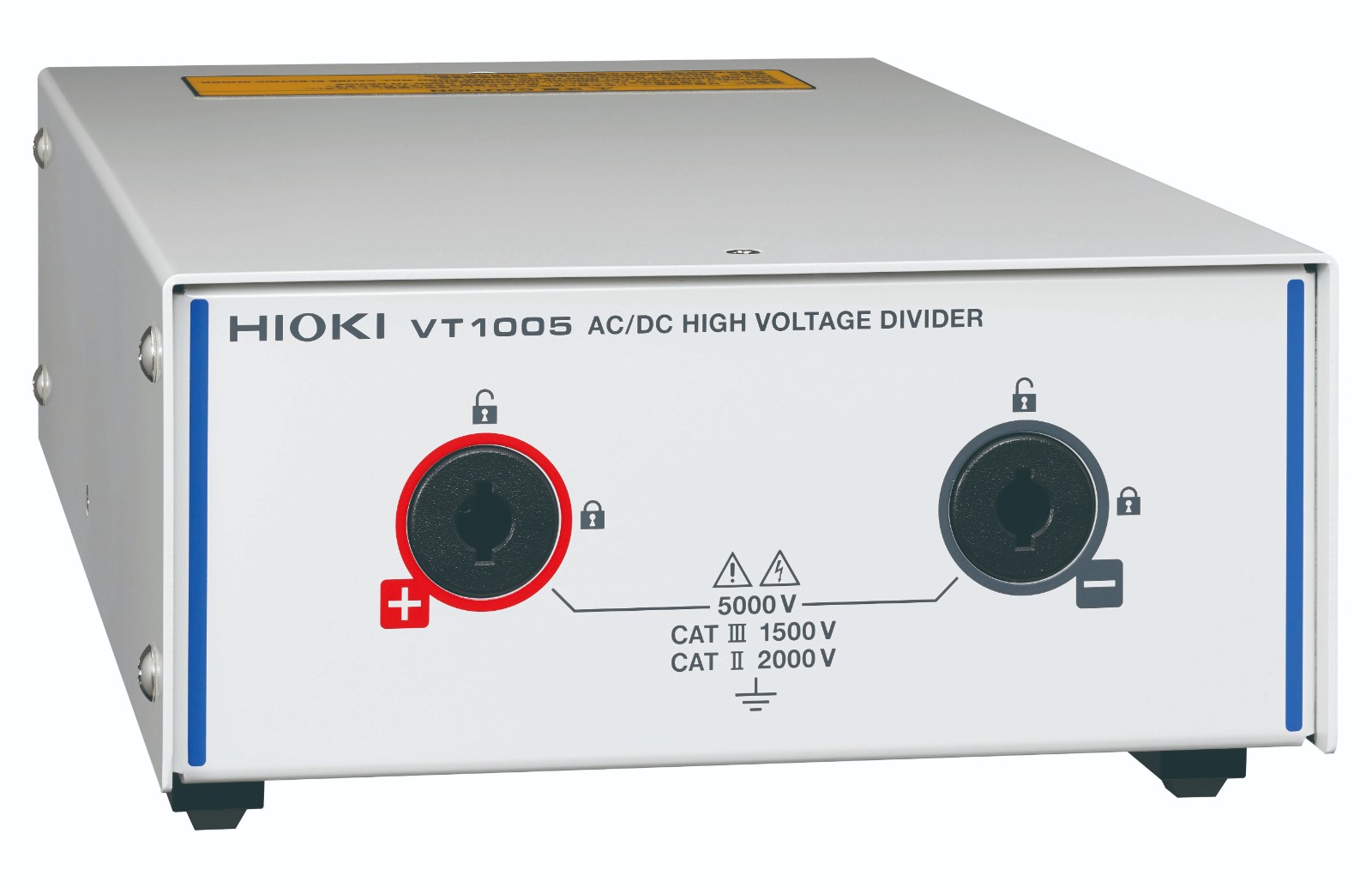

AC/DC高壓分壓器VT1005

安全測最大5000V的高壓，測量頻帶DC ~ 4MHz

1000 V 以上的功率測量

概要
規格
相關下載
解決方案

● 安全測量最大5000V的高壓
- 最大輸入5000V（*1），CAT II 2000V、CAT III 1500V
● 即使0.1%量級的效率提升效果也能評估
- 測量精度±0.08% (DC)， ±0.04% (50/60 Hz)，±0.17% (50 kHz)
- 頻率平坦度 ±0.1%，振幅帶寬 200 kHz Typical
- 頻率平坦度 ±0.1°，相位帶寬 500 kHz Typical（*2）
- 測量帶寬DC~4MHz（-3dB）
- 抗干擾性CMRR 80 dB Typical (100 kHz)，差分輸入方式

*1：±7100V peak，無測量等級，預計瞬態過電壓0V
*2：通過功率分析儀進行相位補償后

產品介紹視頻

安全且測量最大5000V的電壓
產品介紹視頻

高壓差分探頭和VT1005的區別

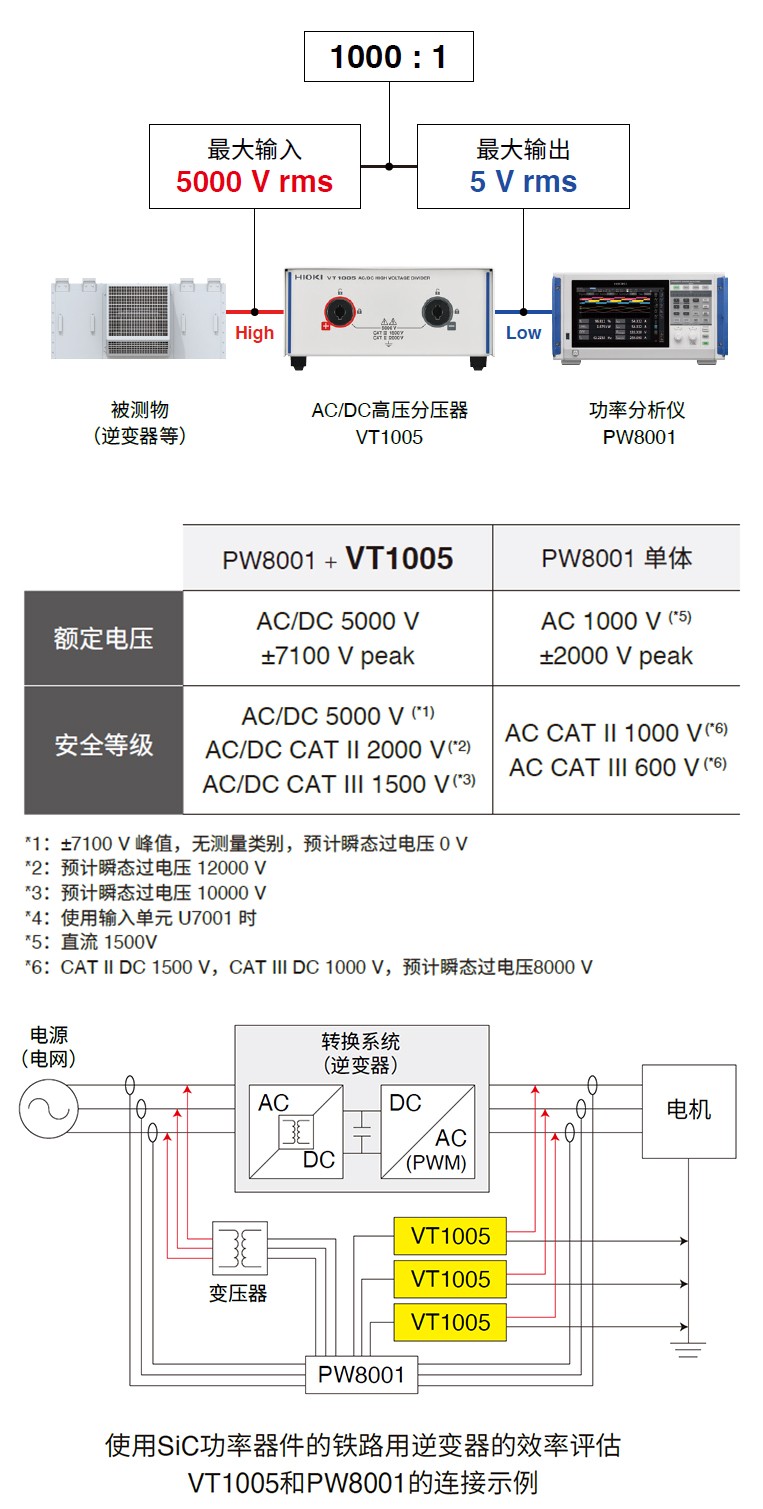

將高壓以1000：1進行分壓后輸出

一般來說，功率分析儀主機無法直接測量1000 V (AC )以上的電壓。使用VT1005，可以通過功率分許圖準確測量最大5000 V的大功率。
準確測量到從基波到開關頻率成分

- 測量精度±0.08% (DC)， ±0.04% (50/60 Hz)，±0.17% (50 kHz)
- 頻率平坦度 ±0.1%，振幅帶寬 200 kHz Typical
- 頻率平坦度 ±0.1°，相位帶寬 500 kHz Typical（*1）
- 測量帶寬DC~4MHz（-3dB）
*1：通過功率分析儀進行相位補償后

VT1005可以在寬頻下以高精度測量電壓。不僅可高精度地測量當前主流的開關頻率（10 kHz或以下），還能測量使用SiC功率半導體的逆變器的開關頻率（10 kHz 至 50 kHz）。

準確測量效率的關鍵要點
逆變器輸出側的有功功率不僅包括基波成分，還包括開關成分。不僅要準確測量基波成分，還要準確測量開關頻率成分，這對于高精度的效率測量至關重要。

"普通高壓差分探頭"和VT1005的區別
雖然高壓差分探頭是寬頻帶，但是在頻帶內會產生幾個百分點的測量誤差。除了高精度之外，VT1005還具有出色的帶內頻率精度，即使0.1%量級的效率提升也能評估，這在以前是不可能的。
以出色的抗干擾性、準確且高再現性來測量逆變器的效率

抗干擾性能 CMRR 80 dB Typical (100 kHz), 差分輸入方式
VT1005不受共模和高頻噪聲的影響，即使在有干擾的環境中也能準確測量電壓。由于逆變器等轉換器會成為干擾源，因此抗干擾性在效率評估中尤為重要。
測量逆變器次級側并比較抗干擾性能
SiC功率半導體具有快速的電壓上升/下降響應，其輸出波形包含許多高頻成分。其他公司的高壓分壓器容易受到頻帶外的高頻干擾影響。如果使用這樣的分壓器，可能會錯誤地觀察到實際上沒有發生的大振鈴，從而導致較大的測量誤差，并且由于設備的放置而產生的干擾影響的差異可能會導致測量結果有較大浮動。

基本參數（精度保證時間1年）

最大額定電壓	5000 Vrms, ±7100 Vpeak (頻率降額范圍內))
最大額定電壓（對地）	無安全等級標定※: AC/DC 5000 V 安全等級 Ⅲ: AC/DC 1500 V ※無安全等級適用于不與主電源直接連接的電路的測量。例:從固定設備的插座經由變壓器等在二次側的設備上進行測量
分壓比	1000：1
最大輸出電壓	約±12 V
測量精度	±0.08％(DC), ±0.04％(50/60 Hz), ±0.17% (50 kHz)
頻率精度	±0.1% 振幅帶寬 200 kHz Typical ±0.1° 相位帶寬 500 kHz Typical
測量帶寬	DC ～ 4 MHz (規定幅度精度和相位精度～ 1 MHz)
共模抑制比 (CMRR)	50 Hz/60 Hz: 90 dB（Typical） 100 kHz: 80 dB（Typical）
測量方式	差分輸入
使用溫濕度范圍	-10°C～50°C, 80% RH以下（無結露）
保存溫濕度范圍	-20°C ～ 60°C, 80% RH以下（無結露）
適用標準	安全性：EN 61010, EMC: EN 61326 Class A
電源	AC 100 V～240 V (50 Hz/60 Hz)
體積及重量	約195 mm (W) x 83 mm (H) x 346 mm (D) 約2.2 kg
附件	電壓線 L1050-01 (1.6m) 連接線 L9217（絕緣 BNC，1.6 m）轉換器 9704（母頭：絕緣 BNC / 公頭：香蕉頭）電源線

測量精度

頻率	振幅±（% of reading + % of full scale）	相位
DC	0.03% + 0.05%	-
DC < f < 30 Hz	0.2% + 0.1%	±0.1°
30 Hz ≦ f < 45 Hz	0.1% + 0.1%	±0.1°
45 Hz ≦ f ≦ 66 Hz	0.02% + 0.02%	±0.06°
66 Hz < f ≦ 100 Hz	0.1% + 0.02%	±0.12°
100 Hz < f ≦ 1 kHz	0.1% + 0.02%	±0.2°
1 kHz < f ≦ 5 kHz	0.15% + 0.02%	±0.4°
5 kHz < f ≦ 50 kHz	0.15% + 0.02%	±(0.08 × f　kHz)°
50 kHz < f ≦ 100 kHz	0.5% + 0.02%	±(0.08 × f　kHz)°
100 kHz < f ≦ 300 kHz	1.5% + 0.5%	±(0.08 × f　kHz)°
300 kHz < f ≦ 1 MHz	5.0% + 0.5%	±(0.08 × f　kHz)°
頻率帶寬	4 MHz（? 3 dB Typical）	-
